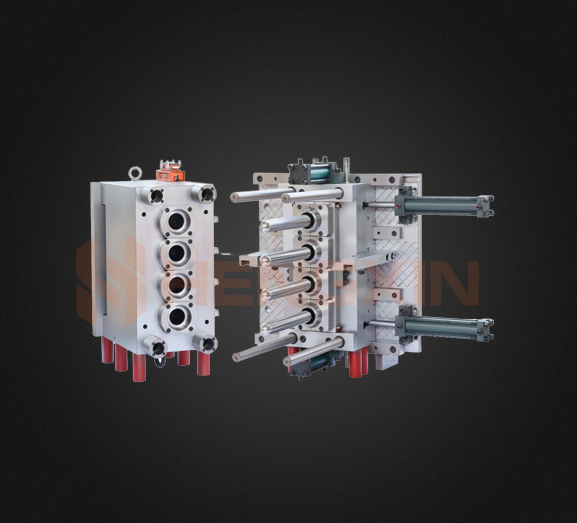

Während des Herstellungsprozesses treten häufig Risse in der Form auf. Dieses Phänomen ist häufig ein Problem bei der Konstruktion von Spritzgusswerkzeugen. Die Risse sind hauptsächlich auf innere oder äußere Spannungen zurückzuführen. Um ein Reißen des Saugnapfs zu verhindern, ist es daher hauptsächlich durch Erhöhen des Neigungswinkels der Entformung unter Beibehaltung der Glätte der Form, Einstellen der Auslassrille und Erhöhen der Einspritzgeschwindigkeit. In diesem Beitrag wird das Spritzguss-Design des Haupt-Kunststoff-Sauggreifers im Detail analysiert und konstruiert sowie die Installation und Wartung des Werkzeugs zusammengefasst, was die Nutzungseffizienz und Lebensdauer des Werkzeugs verbessert.
(1) Bestimmung der Lage der Trennfläche Die Auswahl der Trennfläche ist ein wichtiger Teil der Formgestaltung, daher konzentriert sich dieser Artikel auf die Formgestaltung der Saugnapfstruktur. Bei der Gestaltung der Trennfläche ist oft zu berücksichtigen, dass das Kunststoffteil nach dem Umformen im Werkzeug nicht aus der Form kommen kann, daher ist eine Gestaltung der Trennfläche erforderlich. Nach diesem Prinzip sollten wir die größte Konturlinie des Kunststoffteils der Trennfläche wählen. Glücklicherweise befindet es sich auf einer horizontalen Ebene, was Material spart und bequem zu transportieren ist. Formteile müssen beim Formteil oft viele Aspekte berücksichtigen, anstatt es allein zu konstruieren, muss es die Form der Kunststoffteile kombinieren.
(2) Ausführung des Gießsystems Hauptkanalausführung Hauptkanal bezeichnet den Abschnitt des Fließkanals zwischen der Spritzgussmaschinendüse und dem geteilten Kanal. Die Mitte des Hauptkanals und die Mitte der Spritzgießmaschinendüse liegen auf derselben Geraden. Die Form des Hauptkanals ist im Allgemeinen konisch oder zylindrisch mit einem bestimmten Konuswinkel. Um die Kaltmaterialentformung zu erleichtern und den Durchfluss zu verbessern, ist die Form des Hauptkanals im Allgemeinen konisch oder zylindrisch mit einem bestimmten Kegelwinkel. Düsenvorderteil, Endöffnung: d=Ф4mm, Düsenfrontkugelradius: r=18m Entsprechend der Beziehung zwischen Formhauptkanal und Düse: R=r (1～2)mmD=d (0.5～1)mm End Durchmesser D = 4,5 mm. Der Oberflächenrauheitswert Ra des Strömungskanals beträgt 0,08 µm. 2. Das Design des Läufers ist ein Kanal zwischen dem Hauptkanal und dem Tor. Bei Mehrfachkavitäten werden im Allgemeinen Nebenschlusskanäle bereitgestellt. Um die Herstellung zu erleichtern, ist der Werkzeugnebenschlusskanal halbkreisförmig und auf der feststehenden Werkzeuggrundplatte angeordnet3
